Prinzipielles Stabilitätsverhalten
einer einzelnen Verdichterstufe läßt sich mit einem Stufenkennfeld
diskutieren (Bild 4).

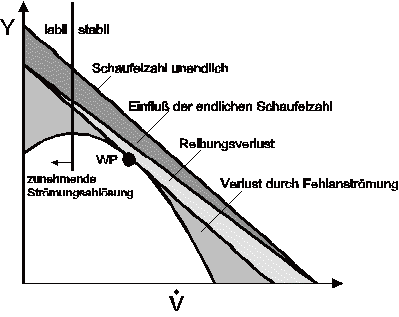

Bild 4
Stufenkennfeld eines Verdichters bei konstanter Drehzahl
Die gekrümmte Linie stellt eine Drosselkurve
unter realen Betriebsbedingungen dar. Bis zum Maximum der Kurve sollte
von einer gesunden Strömung ausgegangen werden. Insofern wird dieser
Arbeitsbereich als stabil bezeichnet. Erst mit dem Überschreiten des
Maximums kommt man in einen Arbeitsbereich, in dem der Verdichter nicht
stabil arbeiten muß.
Zur Beschreibung der Verdichterstabilität
können auch charakteristische dimensionslose Kenngrößen,
wie Druckverhältnis und Druckziffer (total to static)
verwendet werden, die über den Durchfluß aufgetragen werden,
um einen entsprechenden Verlauf zu erhalten.
