Durch die Untersuchung von Kenngrößen,
die für den gesamten Verdichter repräsentativ sind, z.B. Druckverhältnis
zwischen Verdichtereintritt und -austritt, ergeben sich grundlegende Hinweise
für Strömungsinstabilitäten und Vorteile transienter Daten
gegenüber stationären.
Vorteil transienter Daten ist das zuverlässige
Bestimmen von Wirkungsgradmaxima. Meßpunkthäufungen in Bild
5 kennzeichnen Messungen bei konstant gehaltenen Betriebsbedingungen.
Zwischen diesen Meßpunkten muß also interpoliert werden. Der
Wirkungsgrad totaler Größen und transienter Daten ist um 0.3
Prozentpunkte bei BR710 und um 0.1 Prozentpunkte bei BR715 höher als
der aus stationären Daten bestimmte.

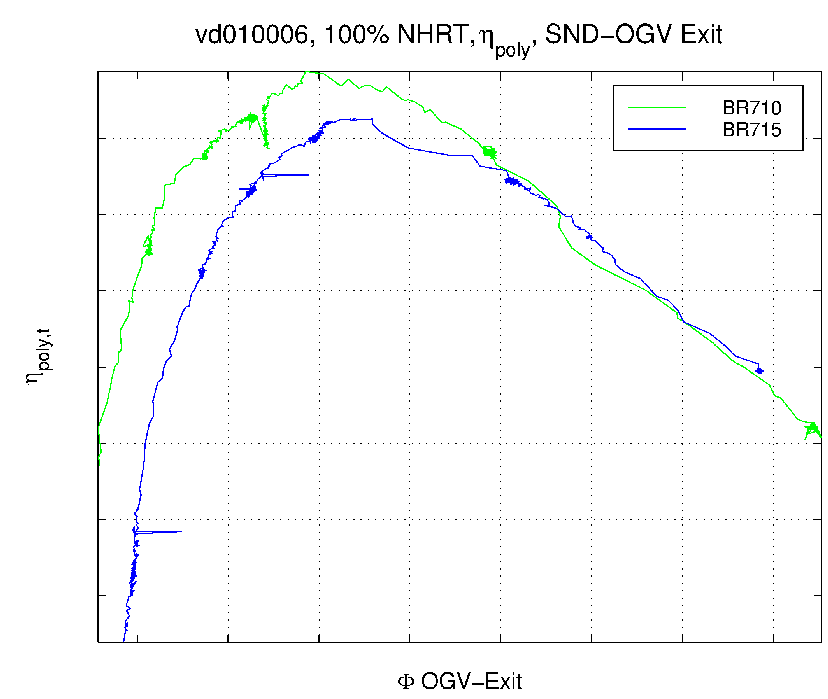

Bild 5 Wirkungsgrad totaler Größen *

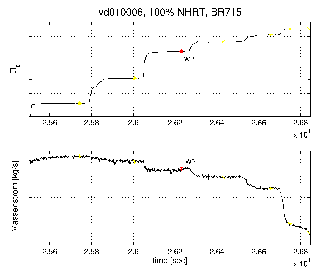

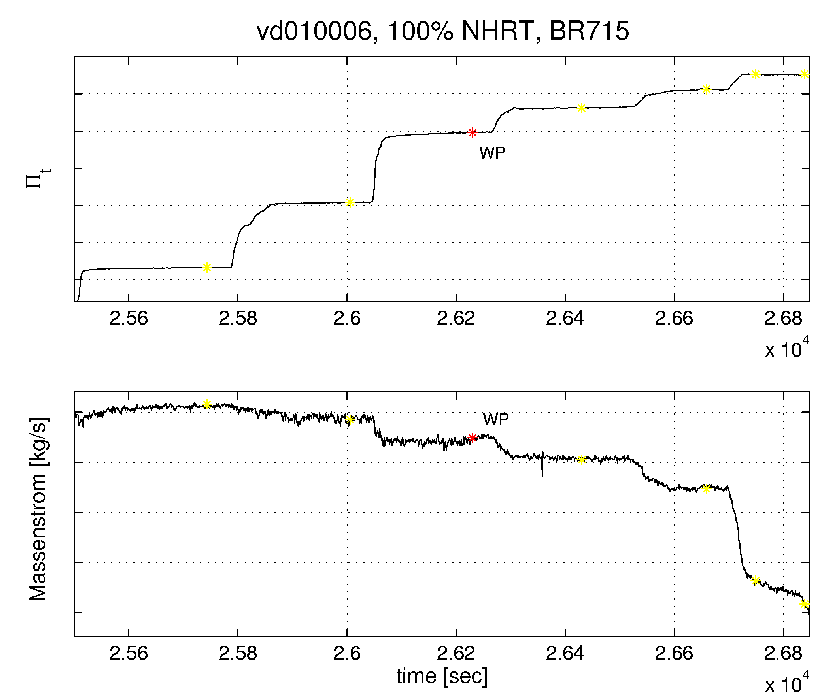

Bild 6 Zeitverlauf von Gesamtdruckverhältnis undMassenstrom während eines Drosselvorgangs *
In Bild 6 fällt auf, daß
vor dem Pumpen der Massenstrom bei konstantem Druckverhältnis weiterhin
absinkt. Denkbar ist, daß sich mit dem Androsseln vor dem Strömungszusammenbruch
ein Ablösegebiet nach und nach aufbaut.
*) Da es
sich um die Auswertung des industriell entwickwelten und vertriebenen Verdichter
der BMW Rolls-Royce GmbH handelt, ist es nicht möglich, absolute Zahlenwerte
anzugeben.
