Stufencharakteristika
Ziel der anschließenden Analyse
ist die Beurteilung einzelner Stufen. Zu beantworten ist die Frage, welche
Stufen das Betriebsverhalten negativ oder positiv beeinflussen.
Bild 7 faßt die Meßdatenanalyse
der transienten und dynamischen Daten (Kameier) zusammen.

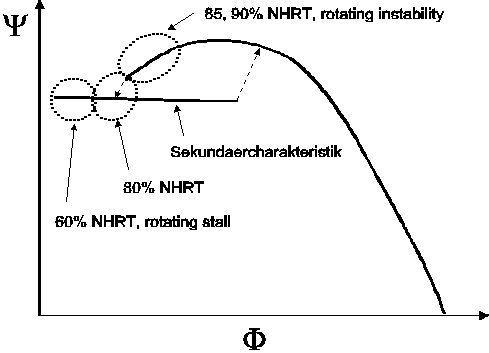

Bild 7
Schematisches Stufenkennfeld der ersten Stufe im unteren Drehzahlbereich,
zusammenfassende Darstellung
der Ergebnisse aus der Untersuchung
transienter Daten
und dynamischer Daten (Kameier)
Sehr gut erkennbar ist der Übergangsbereich
(Bild 8) bei 80% NHRT innerhalb der ersten Stufe.

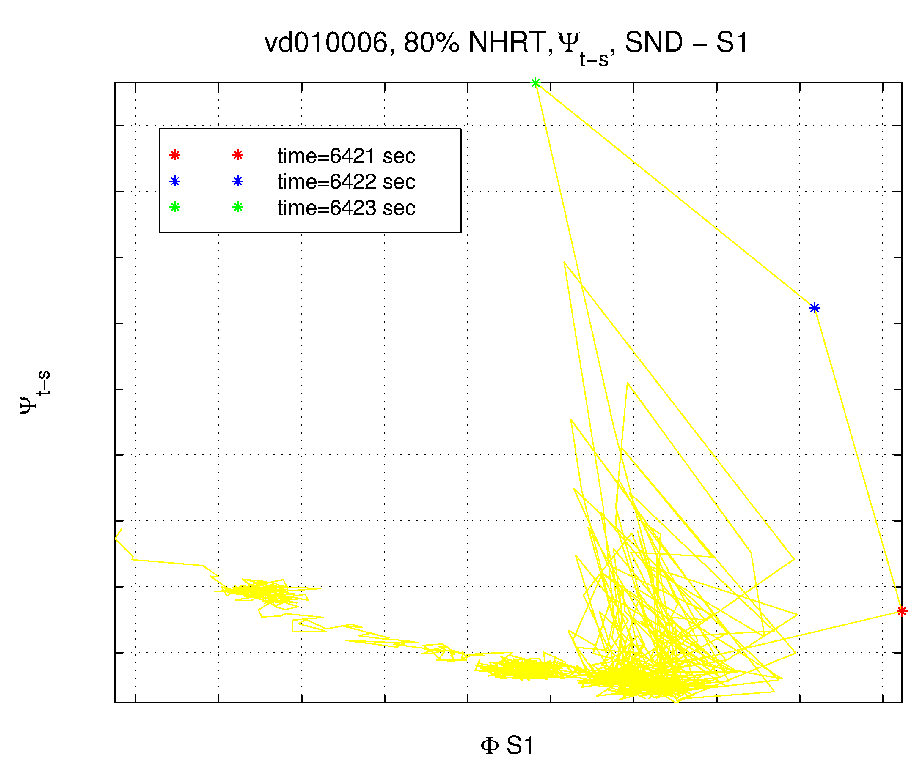

8 Druckziffer über Durchfluß, 80% NHRT, Stufe 1 *
*) Da es
sich um die Auswertung des industriell entwickwelten und vertriebenen Verdichter
der BMW Rolls-Royce GmbH handelt, ist es nicht möglich, absolute Zahlenwerte
anzugeben.
