Lokale Kenngrößen

Lokale Kenngrößen ergeben sich durch Mittelung der Meßwerte nur in Umfangsrichtung.
Ziel dieser Auftragung ist, eine detailliertere Kenntnis über das Betriebsverhalten der einzelnen Verdichterstufen zu bekommen. Es ist jedoch bei dieser Auftragung radialer Verteilungen von Kenngrößen Vorsicht geboten, denn teilweise kommen so Wirkungsgrade größer eins zustande (Bild 10). Hier ist die Annahme, daß ein Stromfaden auf einer radialen Ringhöhe in % verläuft, unzulässig, wenn man allein die Werte absolut betrachtet. Viel mehr muß man die Werte im Kontext sehen.

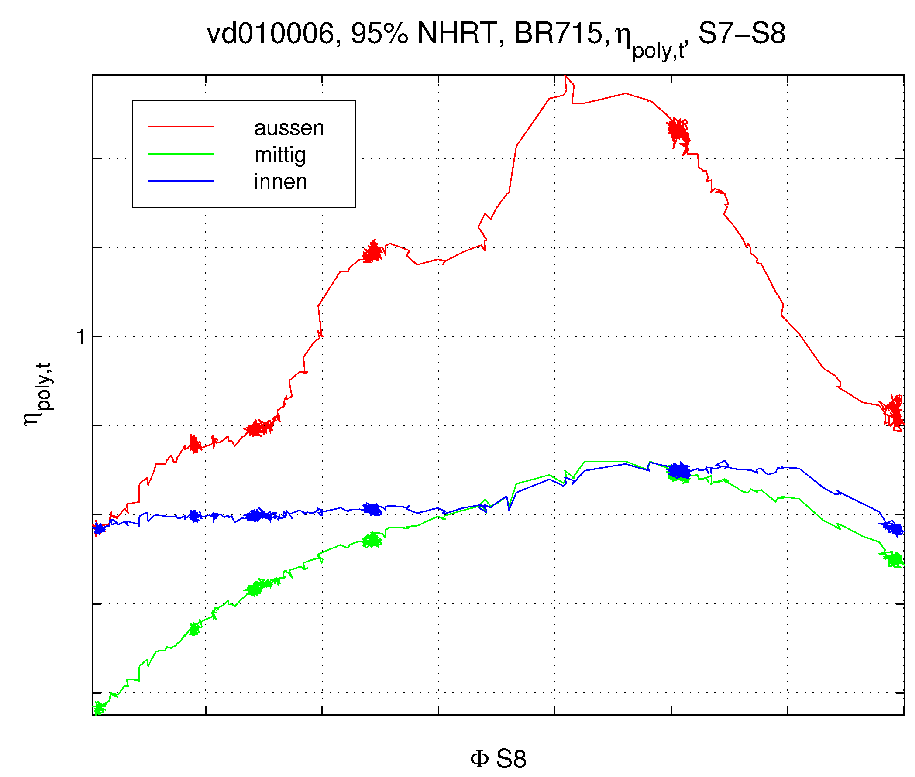

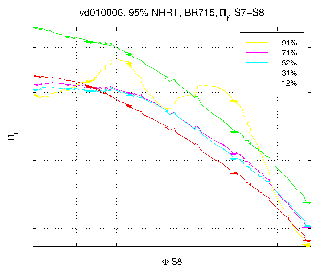

Bild 9  Radiale Verteilung der Totaldruckverhältnisse *	Bild 10  Radiale Verteilung des Wirkungsgrades statischer Größen *

Generell fällt auf, daß unabhängig von der Drehzahl und dem schedule bei Stufe acht außen (Bild 9) die Charakteristik überrollt. Vermutlich ist dieses Phänomen für den Pumpeintritt verantwortlich.
Ab 90% NHRT tritt bei Stufe zwei an der Gehäusewand eine Blockage auf, die stromab in Richtung Nabe wandert und sich mit höherer Drehzahl über mehrere Stufen erstreckt. Bei 100% NHRT reicht dies bis zur fünften Stufe.
Bild 11 faßt die Ergebnisse der Analyse transienter Daten respektive lokaler Kenngrößen bei 100% NHRT, BR715 zusammen.

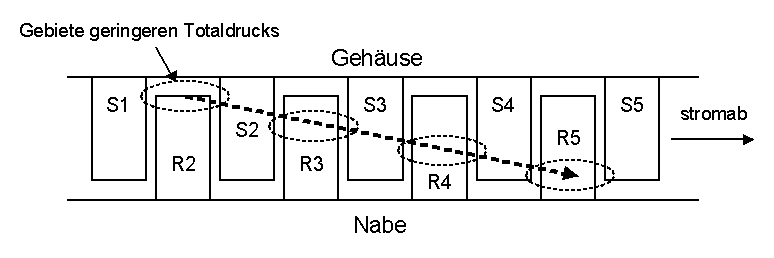

  Bild 11  Schematische Darstellung der Ablösegebiete bei 100% NHRT, BR715

Zusammenfassung

Der Verdichter arbeitet trotz Auftreten von Ablösungen stabil, jedoch wird durch sie der Verdichter in seiner Leistungsfähigkeit beschränkt. Im Bereich niedriger Drehzahlen existieren innerhalb der ersten Stufe rotierende Instabilitäten, die nur durch Analysen dynamischer Daten genau bestimmbar sind. Bei höheren Drehzahlen treten innerhalb der Schaufelhöhe lokal begrenzte Ablösungen in den vorderen Stufen auf. Hauptsächlich geschieht dies nur im Bereich zwischen Arbeitslinie und Pumpgrenze. Charakteristiken der Stufe acht und neun an der Gehäusewand deuten daraufhin, daß dort das Pumpen ausgelöst wird.
